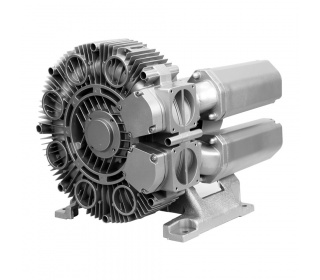

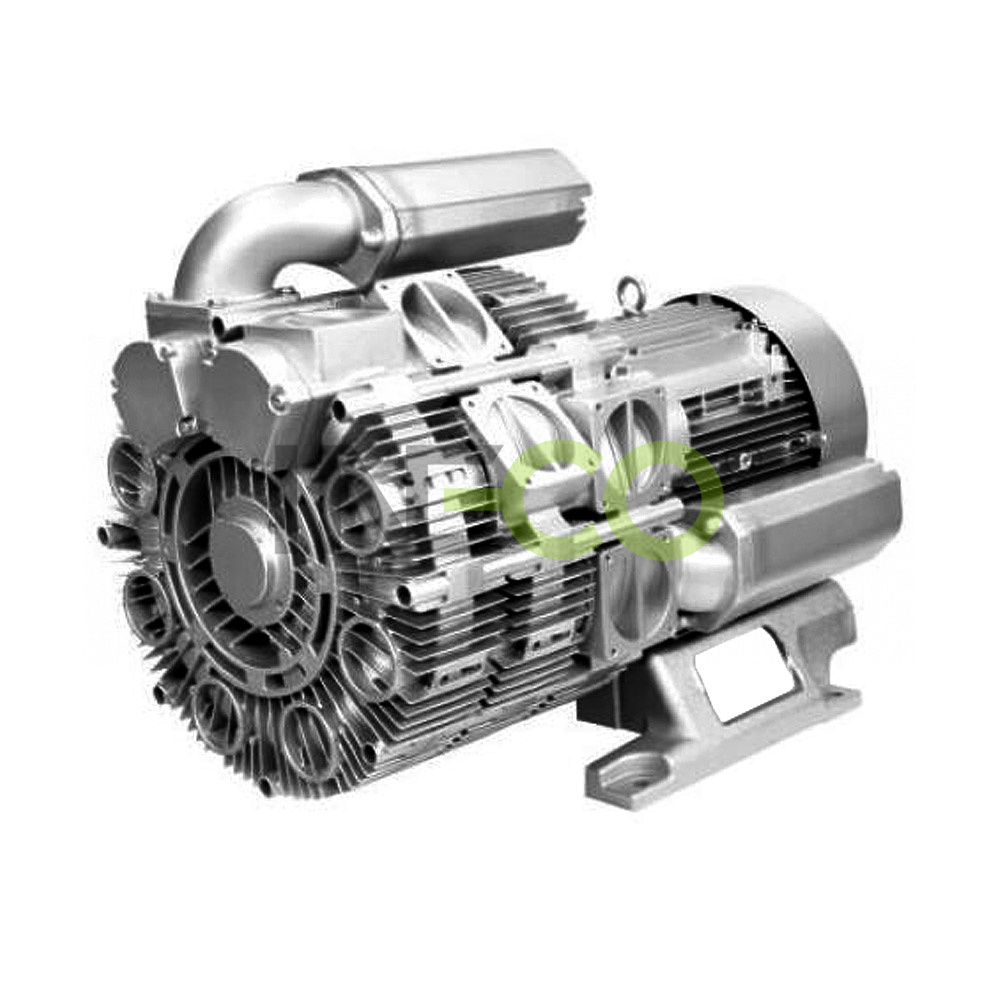

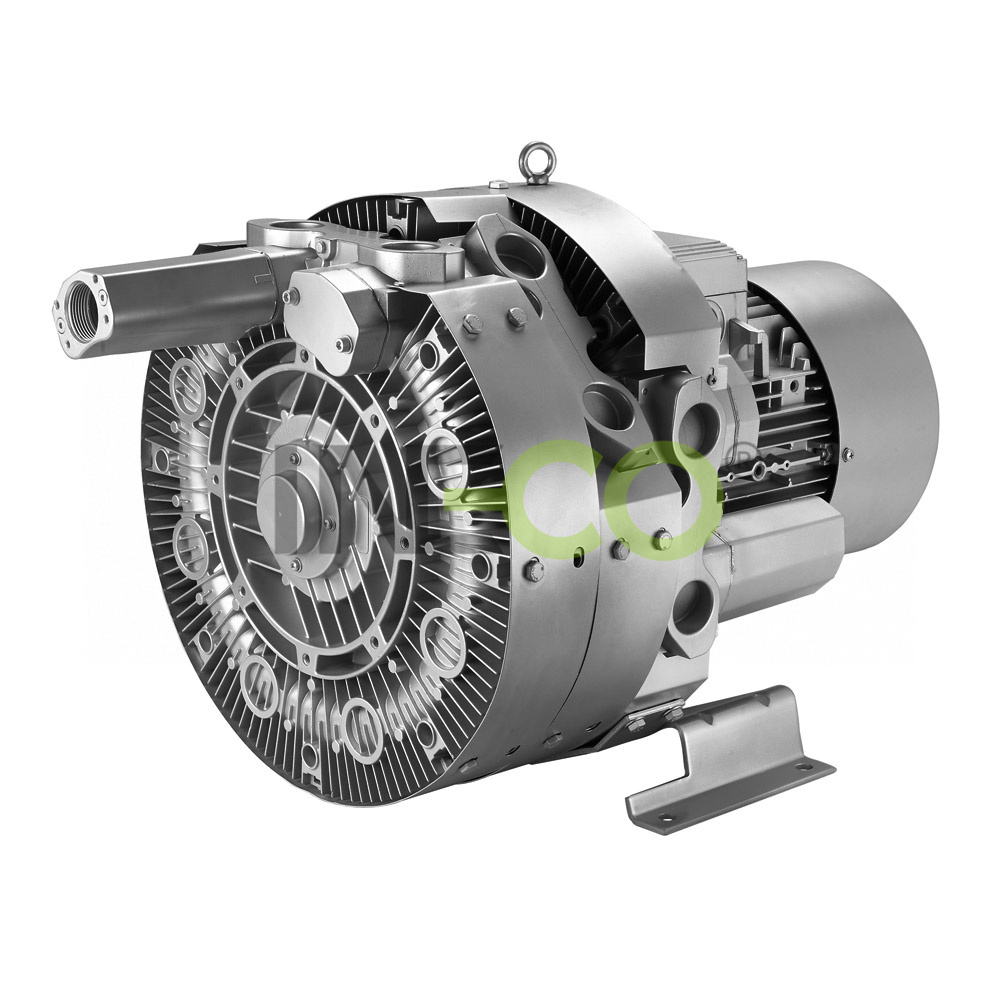

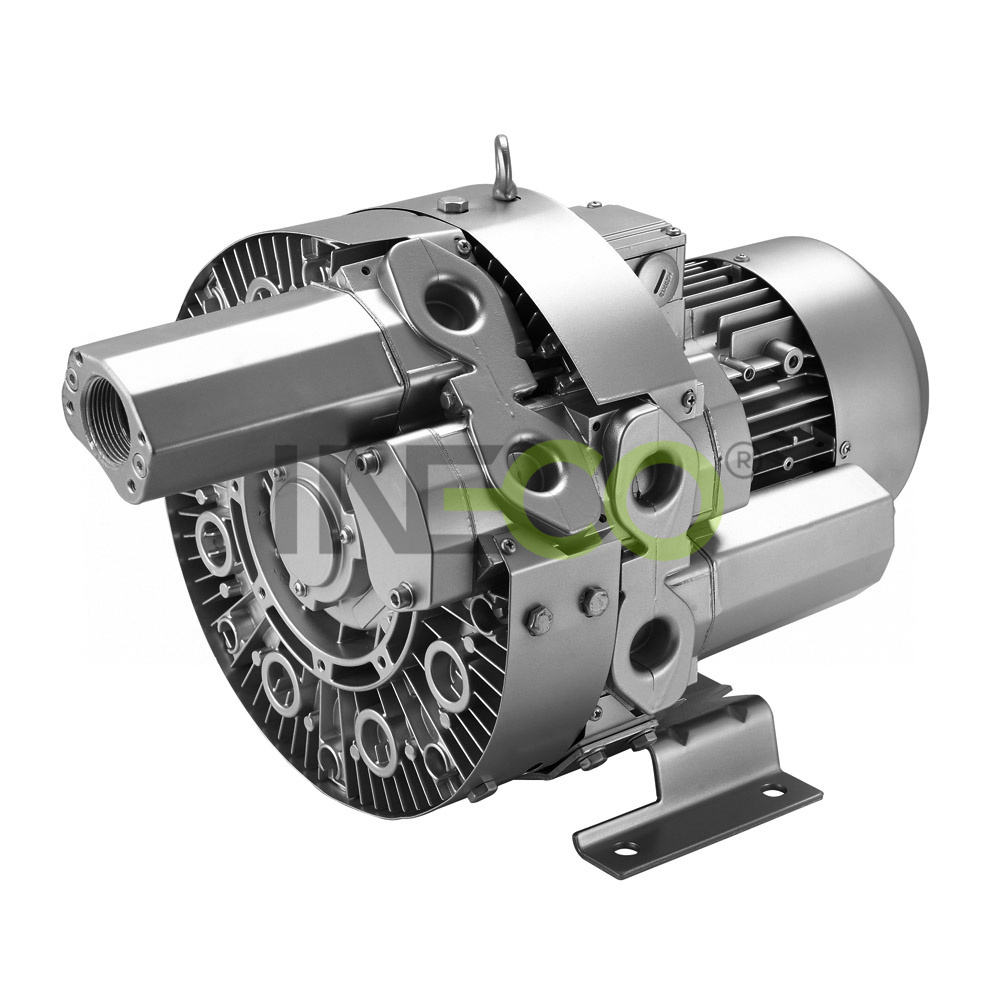

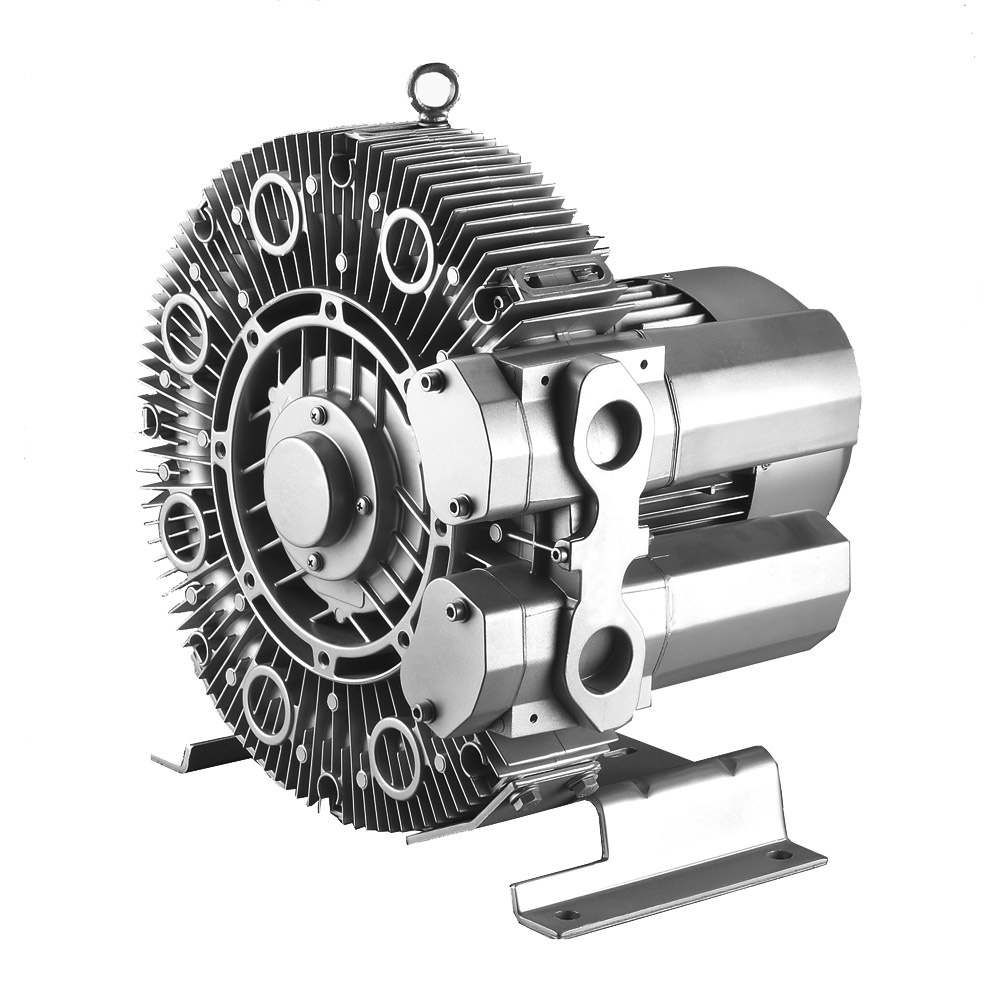

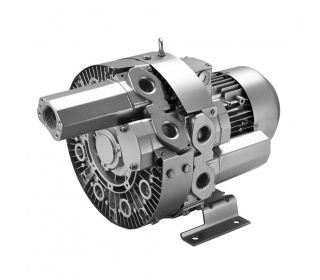

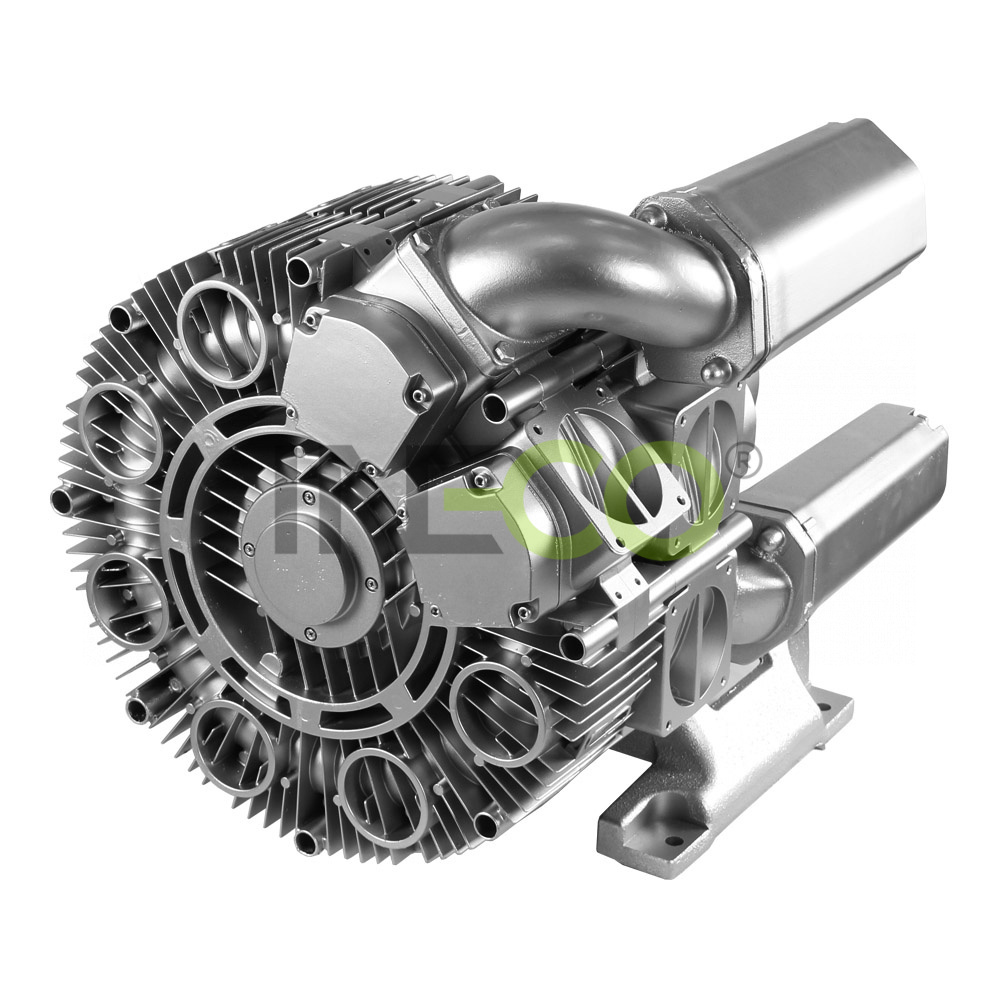

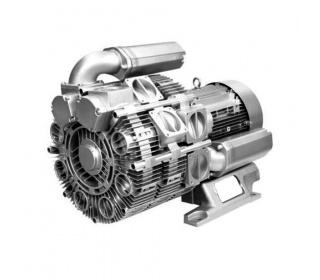

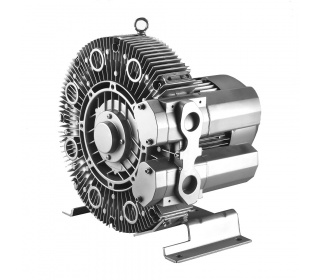

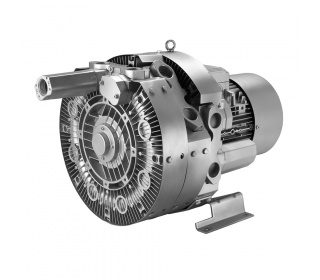

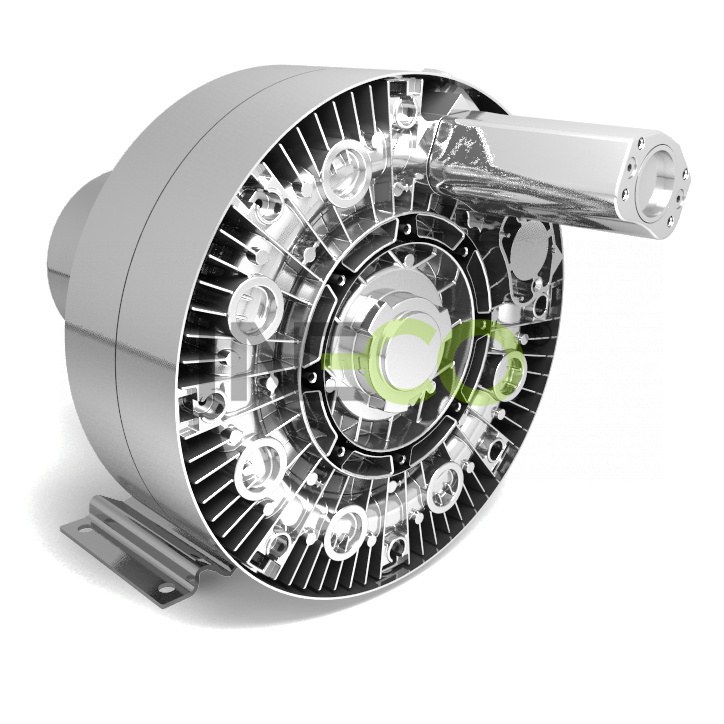

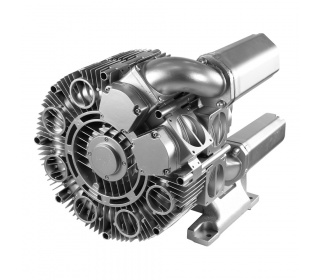

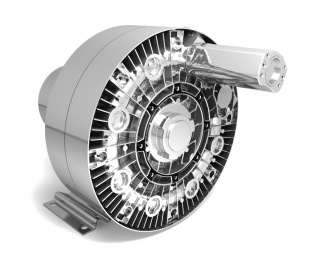

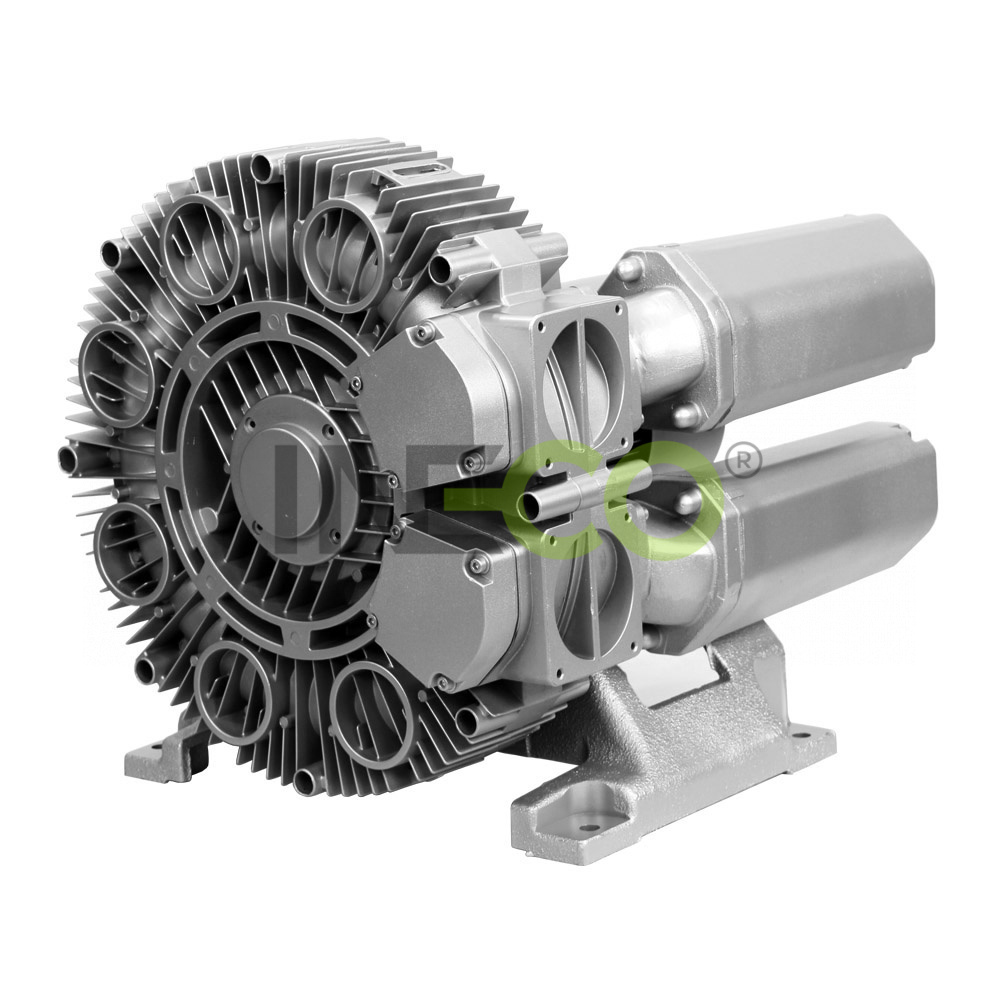

INW HP_ Augstspiediena gaisa pūtēji

Raksturojums:



  •  plašs pielietojums
  •  zemas prasības apkopei
  •  ekspluatācija bez eļļas
  •  zems trokšņa līmenis
  •  neliels svars
  •  plašs modeļu un jaudu diapazons
  •  vienkārša montāža un demontāža
  •  minimums kustīgu sastāvdaļu
  •  plašs pielietojuma diapazons - gan kā gaisa pūtēji, gan kā vakuumsūkņi



Pielietojums:



  • notekūdeņu attīrīšanas iekārtu (NOI) piesātināšana ar gaisu
  • zivjsaimniecības dīķu ūdens piesātināšana ar skābekli
  • baseini - zemūdens masāža, burbuļvannas, filtru mazgāšana
  • šķīdumu samaisīšana (piesātināšana ar gaisu) galvaniskajās tehnoloģijās
  • žāvēšanas process,  pneimatiskie rakeļi
  • putekļu savākšana, pneimatiskie rakeļi
  • pneimatiskā miltu, kviešu, granulu, kapsulu, mākslīgo šķiedru utt. padeve
  • vakuuma tīrīšanas sistēma - rūpnieciskie putekļu sūcēji, filtru tīrīšana
  • elektrotehniskā rūpniecība - komponentu, iespiesto shēmu nopūšana
  • tekstilrūpniecība - ražošanas atkritumu nosūkšana
  • medicīnas tehnika - zobārstu nosūcējierīces
  • manipulācijas ar ieplūdes lokiem, priekšmetu pārlūkošana un turēšana ar vakuuma palīdzību, iepakošana ar termo saraušanās palīdzību
  • drukas tehnoloģijas  - lokšņu turēšana ar retinājuma palīdzību





Princips:



Gāze ierīcē tiek iesūkta pa ieplūdes īscauruli ar iebūvētu trokšņa slāpētāju (1). Sānu kanālā (2) tai darbrats (3) piešķir savu ātrumu, un gāze ar centrbēdzes spēku spiež uz kompresijas kameras perimetru. Šādi pa spirāles veida ceļu gāze atkārtoti tiek saspiesta līdz pat izplūdes īscaurulei (4), pa kuru tā tiek izvadīta ārā. Vairāku pakāpju gaisa pūtēju gadījumā gāze tiek vadīta caur vairākām kompresijas kamerām, kas ir novietotas viena aiz otras, šādi sasniedzot augstāku spiedienu starpību.







princip_postranny_kanal

Tips Ieplūdes
jauda
(m3/h)		 Spiediens/
vakuums
(mbar)		 Motors (IP55), 50Hz, (60Hz)*

Troksnis

(dB)

 Svars

(kg)

 Gaisa pūtēja
pieslēgums
(iekšēja
vītne)
Jauda Spriegums Strāva
(kW) (V) (A)
Trīsfāzu
INW HP210 H16 47 290/230 0,55 200-240 ∆ / 345-415 Y  2,8 ∆/ 1,6  Y 57 16 G 1¼”
INW HP220 H26 47 490/370 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 58 24 G 1¼”
INW HP220 H56 47 650/370 1,5
200-240 ∆ / 345-415 Y  7,5 ∆/ 4,3  Y 58 28 G 1¼”
INW HP310 H16 66 250/250 0,55 200-240 ∆ / 345-415 Y   2,8 ∆/1,6  Y 57 18 G 1¼”
INW HP310 H26 66 350/280 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 59 18 G 1¼”
INW HP320 H46 65 480/400 1,1 200-240 ∆ / 345-415 Y   5,4 ∆/ 3,1  Y 59 28 G 1¼”
INW HP320 H56 65 540/440 1,5 200-240 ∆ / 345-415 Y    7,5 ∆/ 4,3  Y 59 30 G 1¼”
INW HP410 H16 87 380/300 1,1 200-240 ∆ / 345-415 Y    5,4 ∆/ 3,1 Y 55 22 G 1¼”
INW HP420 H26 87 450/480 1,5 200-240 ∆ / 345--415 Y  7,5 ∆/ 4,3 Y 61 32 G 1¼”
INW HP420 H56 87 750/500 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 61 38 G 1¼”
INW HP510 H16 120 360/310 1,5 200-240 ∆ / 345-415V Y    7,5 ∆/ 4,3 Y 64 28 G 1¼”
INW HP510 H26 120 470/310 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 29 G 1¼”
INW HP520 H26 120 460/470 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 42 G 1¼”
INW HP520 H77 120 820/500 4 345-415 ∆ 9,0 ∆ 65 52 G 1¼”
INW HP530 H77 120 820/680 4 345-415 ∆ 9,0 ∆ 67 63 G 1¼”
INW HP530 H87 120 1000/680 5,5 345-415 ∆ 11,5 ∆ 67 71
 G 1¼”
INW HP610 H16 165 360/340 2,2 200-240 ∆ / 345-415 Y 11,4 ∆/ 6,6 Y 65 33 G 1¼”
INW HP610 H26 165 480/340 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 65 35 G 1¼”
INW HP620 H36 165 500/460 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 67 51
 G 1¼”
INW HP620 H57 165 740/460 5,7 345-415 ∆
12,5  ∆ 68 67
 G 1¼”
INW HP630 H67 170 1040/730 7,5 345-415 ∆ 16,0  ∆ 72 86 G 1¼”
INW HP351 H26 315 270/290
 3
 200-260 ∆ / 350-450 Y
11,4 ∆/ 6,5 Y
65
 50
 G 2 ½”
INW HP351 H37
 315 390/350 4 350-450 ∆ / 610-725 Y
 8,4 ∆/ 4,8 Y 65 85
 G 2 ½”
INW HP351 H47 315 500/350  5,5 350-450 ∆ / 610-725 Y
11,1 ∆/ 6,4 Y
65 90
 G 2 ½”
INW HP352 H26
 320 190/230  3 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y  68  68 G 2 ½”
INW HP352 H37
 320
310/350
 4 350-450 ∆ / 610-725 Y
8,4 ∆/ 4,8 Y
 69  79 G 2 ½”
INW HP352 H47 320 480/530
 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71  90 G 2 ½”
INW HP352 H57 320 700/530
 7,5 350-450 ∆ / 610-725 Y  15,0 ∆/ 8,7 Y  71  127 G 2 ½”
INW HP352 H67
320
870/530  11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72  130 G 2 ½”
INW HP353 H37
320 250/300
4
 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y  69 82 G 2 ½”
INW HP353 H47 320
410/490  5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
  71 93 G 2 ½”
INW HP353 H57
 320 620/680
 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y  71 153 G 2 ½”
INW HP353 H67 320 1020/680
 11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72 170 G 2 ½”
INW HP551 H26 480 120/130 3,0 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 69 66 G 3”
INW HP551 H37 480 200/230 4,0 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 78 G 3”
INW HP551 H47 480 330/380 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 69 88 G 3”
INW HP551 H57 480 500/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 69 96 G 3”
INW HP552 H47 480 220/270 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 70 118 G 3”
INW HP552 H57 480 370/450 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 70 126 G 3”
INW HP552 H67 480 630/530 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 70 145 G 3”
INW HP552 H77 480 890/530 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 70 156 G 3”
INW HP553 H57 480 280/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 142 G 3”
INW HP553 H67 480 540/610 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 71 167 G 3”
INW HP553 H77 480 830/610 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 71 180 G 3”
INW HP553 H87 480 1020/610 18,5 350-450 ∆ / 610-725 Y 37,0 ∆/ 21,0 Y 71 195 G 3”
Vienas fāzes
 INW HP210 A75 47 290/230 0,55 220-240 6,5 57 17 G 1¼”
INW HP220 A75 47 600/370 1,5 220-240 9,7 58 32 G 1¼”
INW HP310 A71 66 350/250 0,94 220-240 9,0 57 21
 G 1¼”
INW HP320 A75 65 550/400 1,5 220-240 9,7 59 33 G 1¼”
INW HP410 A41 87 380/300 1,1 220-240 10,1 55 23 G 1¼”



* 60 Hz duomenų prašome teirautis.



INW gaisa pūtēji un vakuumsūkņi ar sānu kanāluDatu lapas (pdf/2MB)



Jaudas dažādībai piedāvājam arī NW_divpakpju



Dviejų pakopų INW orpūtės / oro siurbliai su šoniniu kanalu yra naudojami kaip be pertrūkių eksploatuojami oro siurbliai arba orpūtės, kurių našumas nurodytas darbinėje diagramoje. Galima naudoti standartinius įėjimo įtampos variklius: 50 Hz ir 60 Hz. Remiantis tarptautine klasifikacija, orpūčių / oro siurblių saugumo lygis yra šis: IP 54 (apsauga nuo dulkių ir vandens).

Varikliai yra pagaminti pagal DIN EN 60 034/IEC 34-1 ir priskiriami šilumos klasei F. Trijų fazių įrenginiams leistinas +/- 10 % nuokrypis esant pastoviai įtampai ir +/- 5 % nuokrypis esant kintamai įtampai, o vienos fazės įrenginiams leistinas +/- 5 % nuokrypis. Bet jei eksploatuojant be pertrūkių bus naudojama tik 90 % maksimalaus leistino viršslėgio, leistinas įtampos diapazonas padidės +/- 10 %. Maksimalus leistinas dažnio nuokrypis yra +/- 2 %.



Jaudas raksturlīknes

Augstspiediena gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW
Jaudas raksturlīknes Augstspiediena gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW

Temperatūras līknes

Augstspiediena gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW
Temperatūras līknes Augstspiediena gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW

Izmēru specifikācija

Augstspiediena gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW
Izmēru specifikācija Augstspiediena gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW

Ja vēlaties saņemt cenas piedāvājumu, lūdzu, aizpildiet mūsu pieprasījuma veidlapu

logo_rohs_55

NW gaisa pūtēji/vakuumsūkņi atbilst Eiropas

Parlamenta un Padomes Direktīvas 2002/95/EK (2003. gada 27. janvāris) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās prasībām.

 logo-ce_46

INW gaisa pūtēji un vakuumsūkņi ar sānu kanālu atbilst Direktīvai par Eiropas Kopienas (CE) mašīnbūves ierīcēm
